RPA-1100S-Ex变送器电流信号配电隔离安全栅（一入一出）的详细资料：

给变送器提供配电电压 ≥16V。

4～20mA 输入, 隔离输出 4～20mA 或1～5V。

单通道，一入一出。

输入－输出－电源之间隔离。

底座型拔插式结构。可带电拔插。

小型模块电路, 小体积、低耗能、低噪声。

标准的35mmDIN导轨卡式安装。

概述

给处于现场危险区域的变送器提供隔离的直流电源, 并检测来自变送器的 4~20mA 电流信号,  经过隔离、抗干扰抑制等处理后。向安全侧的控制系统或其它单元组合仪表输出直流电流或电压信号。

本隔离安全栅采用独立的直流电源供电方式，供电电源-输入-输出之间隔离。

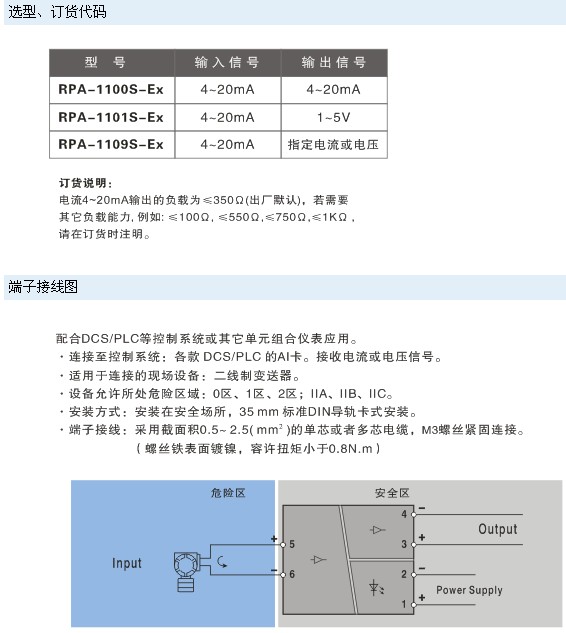

仪表主机与底座为拔插式结构，接线端子布置在底座上, 接线采用M3螺丝紧固, 标准的35mmDIN导轨卡式安装。

可以与DCS、PLC等系统或其它仪表配套使用。

技术参数

供电电源

供电电压范围：20~30VDC

额定供电电压：24V DC

电流消耗：< 45mA（24VDC供电, 20mA输出时）

电源指示：通电时，LED电源指示灯亮

输  入

输入信号：变送器电流信号 4～20mA

输入阻抗：24Ω

给变送器的配电电压：≥16V

最大输入电流：约 24mA

输  出

输出电流：4～20mA； 其它指定电流

输出电压：1～5V；其它指定电压

负 载：电流 4~20mA 输出时, ≤350Ω（出厂默认）,另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可选 ;电压 1~5V 输出时, ≥10KΩ

输出纹波： < 10mV p-p

综合主要技术参数

温度漂移：±0.015% / ℃

响应时间： < 10ms

稳定时间： < 1s

隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz

绝缘电阻：输入-输出-电源之间  ≥100MΩ / 500VDC

工作环境温度： -20～＋60℃

储存环境温度： -40～＋80℃

环境湿度范围：5~95%（无冷疑）

外形尺寸：厚25×高80×长80（mm）

整机重量：约 85g
